Elnätets längd

Publicerat av: Kalle Lindholm ·

Det svenska elnätet förekommer på tre nivåer: lokalnät, regionnät och stamnät. Här visar vi längden på näten och hur de fördelas på luftledning och kabel i mark.

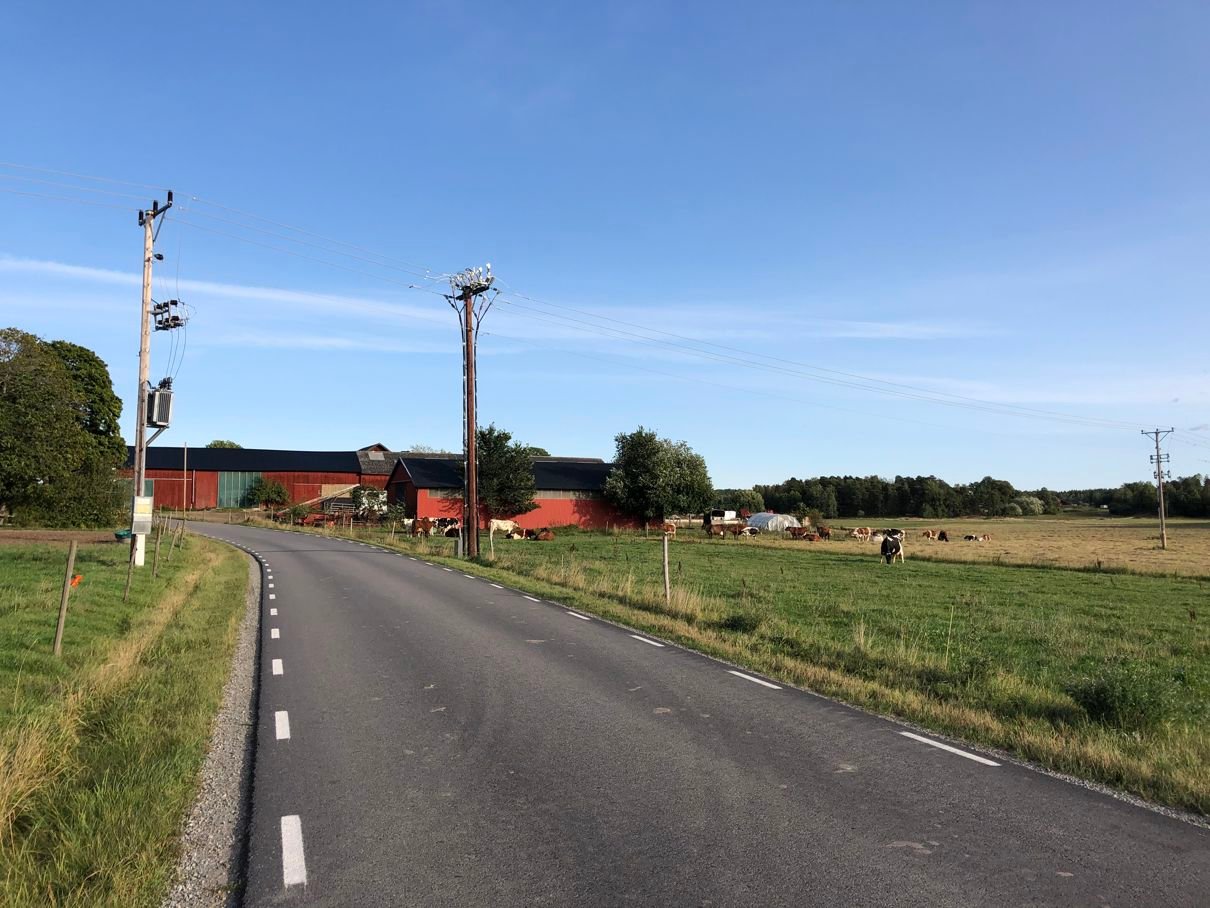

De lokala elnäten brukar delas upp i lågspänning (400/230 V) och högspänning (oftast 10–20 kV). Lågspänningsnäten i Sverige består av 50 000 km luftledning och 277 000 km jordkabel. Det lokala högspänningsnätet, även kallat mellanspänningsnätet, består av 67 00 km luftledning och 141 000 km jordkabel. Till lågspänningsnätet är 5,5 miljoner elanvändare anslutna och till högspänningsnäten 8 000.

Regionnätet ägs till stor del av tre företag. Ledningslängden är cirka 30 000 km luftledning och 2 000 km jordkabel.

Det svenska stamnätet ägs av Svenska kraftnät och består huvudsakligen av ledningar med en spänning på 400 kV och 220 kV. Stamnätets totala ledningslängd är 15 000 km luftledning och 2000 km jordkabel. Totalt omfattar det svenska elnätet 584 000 km, varav 420 000 km är jordkabel. Om det gick att sträcka ut det svenska elnätet i en enda lång ledning skulle det räcka drygt 14,6 varv runt jorden (källa: Energimarknadsinspektionen).
