Grøft design är ett webbaserat design- och simuleringsverktyg för kabelschakt som möjliggör komplexa beräkningar på ett snabbt och flexibelt sätt. I verktyget designas tvärsnitt av kabelschakt där användaren kan laborera med utformningar, komponenter, belastningsnivåer, med mera för att utvärdera bland annat temperaturutveckling, magnetfältsgeneration och schaktmassor.
I september 2023 släpptes en ny version av Gröft design, längre ned på sidan hittar du "Produktuppdateringar'", där du kan läsa mer om de nya funktionerna.
Grøft, efter det norska ordet för dike, design är ett dimensionerings- och simuleringsprogram för kabelschakt som möjliggör att du snabbt och flexibelt kan utvärdera olika designalternativ för kabelschakt utifrån parametrar såsom kabeltyp och kabeldimension, belastning, utrymmesbegränsningar, temperaturutveckling, magnetfältsgeneration med mera.
I verktyget designas tvärsnitt av schaktsektioner där användaren har tillgång till ett komponentbibliotek bestående av olika kabeltyper, rör, betongkanaler och markeringar. Även andra tillgångsslag finns inkluderade, såsom optorör och optokabel, VA, fjärrvärme och fjärrkyla, och självklart är verktyget anpassat enligt EBR.
Energiföretagen Sverige är svensk utgivare av Grøft design.
För att kunna ta del av detta video-material så behöver du godkänna användande av marknadsföringskakor. Klicka nedan för att ändra inställningarna för kakhantering.
Ändra inställningar
Hålltider:
00:00 - Introduktion
11:30 - Skapa nytt projekt
14:50 - Delsträcka 1: Högspänningskabel och verifiering mot standard SS 4241416
29:21 - Delsträcka 2: Lågspänningskablar i rör och andra tillgångsslag
40:49 - Rapporter och dokumentation
44:24 - Komponentbiblioteket
48:27 - Prenumeration, kontaktuppgifter & demonstration för ditt företag
September 2023 Höstens första uppdatering av Grøft design är lanserad. Verktyget är nu ännu mer flexibelt och innehåller ett antal nya funktioner.

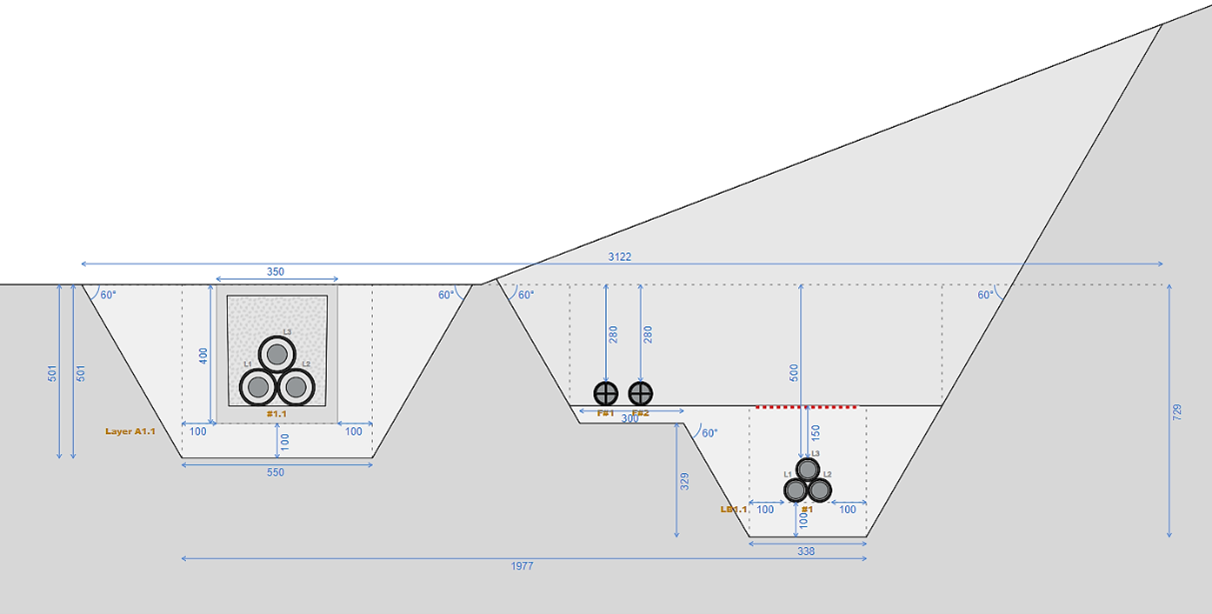

Skärmdump som visar några av de nya funktionerna
Beräkning av parallellkopplade kablar och kabelkulvertar En av huvudfunktionerna i den nya versionen av Grøft design är möjligheten att utföra exakta beräkningar av strömfördelningen mellan parallellkopplade kablar. Med den nya funktionen möjliggörs simuleringar för att bestämma hur strömmen fördelas mellan parallellkopplade ledare samt i respektive skärm.
Dessutom introduceras en ny funktion som möjliggör beräkningar av förläggning i kabelkulvertar fyllda med sand eller annan massa.
Förläggning i ojämn terräng och heterogena markförhållanden I den nya versionen introduceras ett avancerat stöd för kabeldragning i sluttande terräng. Detta är särskilt användbart för projekt som inkluderar förläggning i olika terrängprofiler och i sluttningar. Genom att beakta terrängens form vid beräkningarna kommer verktyget att kunna ge mer exakta råd om var kablar bör placeras, hur de kan fördelas samt ge mer exakta beräkningar på schakt- och igenfyllnadsmassor.
Samtidigt ger den uppdaterade versionen dig möjligheten att hantera heterogena markförhållanden genom möjligheten att definiera olika lager/zoner under marken med varierande termisk ledningsförmåga.
Förbättrad precision och flexibilitet
En annan förbättring i den uppdaterade versionen är justerbar bredd på toppskikten. Detta ger användarna möjlighet att finjustera parametrarna i Grøft Design för mer exakta beräkningar baserade på de specifika egenskaperna hos toppskikten.
Utöver dessa funktioner kommer den uppdaterade versionen också att tillåta användarna att simulera kablar lagda direkt i marken (utan schakt), vilket kan vara aktuellt vid förläggning med hjälp av plöjning eller styrd borrning.
Gröft design är ursprungligen utvecklat av EBR:s norska systerorganisation REN AS. Sedan sommaren 2022 finns ett samarbete etablerat mellan REN AS och Energiföretagen Sverige som bland annat syftar till att erbjuda Gröft design till den svenska marknaden.
Fråga: Jag har köpt Gröft design, men förstår inte hur jag får tillgång till tjänsten?
Svar: Om du har beställ tjänsten och den enligt avtal har börjat gälla, ska du ha fått ett mail med dina inloggningsuppgifter från vår norska samarbetspartner REN med avsändaradress post@REN.no. Om du inte hittar mailet i din inkorg är det möjligt att det hamnat i skräpposten. Du kan se om du har tillgång till Gröft design via "mina sidor", där ska en länk till den interna sidan för Gröft design finnas tillgänlig.
