3.2 Märkning

Följande regler ska tillämpas:

• Huvudledning, central och mätsystem skall förses med tydlig och hållbar märkning.
• Huvudledning märks vid den huvudsäkring från vilken ledningen utgår.
• Märkningen utförs entydigt så, att förväxlingar inte kan ske, t ex genom byte av framstycken (luckor).
• Vid serviscentral med mer än en utgående huvudledning uppsätts schema, som visar centralen med utgående huvudledningar och anslutna centraler, allt orienterat i våningsplan. På schemat införs beteckningar som motsvarar märkningarna.
• Installatören ansvarar för att märkning på mätarplatsen med tillhörande mätarsäkring överensstämmer med tillhörande littera på anläggningens gruppcentral

Märkningssystem

Märkning kan ske enligt det tidigare gällande systemet (SS 437 01 40 utgåva 2 (IBL 96)) eller gällande svensk standard. Vid en utökning av en befintlig anläggning rekommenderas att det tidigare använda systemet används. Detta medför att det är det gamla märkningssystemet som oftast används eftersom elnätsföretagets nät är att betrakta som en befintlig anläggning

Exempel på märkning framgår av figurerna i nedanstående avsnitt. Med elnätsföretaget kontrolleras vilket märkningssystem som används för identifieringen av installationen.

Märkning av befintliga anläggningar

Vid utökning av befintlig elinstallation bör det tidigare tillämpade märkningssystemet enligt SS 437 01 40 utgåva 2 användas såvida inte fullständig ommärkning är att föredra. Exempel och regler för märkningen enligt äldre system följer här:

I det äldre märkningssystemet gäller följande rekommendationer:

• För märkning används kombinationer av små och stora bokstäver samt siffror. För undvikande av förväxling bör följande bokstäver inta användas: G, g, I, i, l, M, m, O, o, Q, q, W, w, x, z, Å, å, Ä, ä samt Ö och ö.
• L, X, Z reserveras för speciella anläggningar.
• Huvudledning märks med liten bokstav, till exempel a, b, c. Om antalet huvudledningar är så stort att disponibla bokstäver inte räcker, kombineras två lika bokstäver, aa, bb, cc.
• Central märks med stor bokstav.
• Vid två eller flera serviser för en fastighet märks anläggningen med löpande bokstavsbeteckningar, så att lika beteckningar undviks och så att det klart framgår till vilken servis varje huvudledning är ansluten.
• För central som ansluts till huvudledning används samma beteckning som för den matande huvudledningen. Observera dock att ledningar märks med små bokstäver och centraler med stora.
• Huvudledningar som utgår från central märks lika som centralen med tillägg av annan liten bokstav. Huvudledning, utgående från central märkt B, märks till exempel med Bd men inte Bb (två lika bokstäver tillämpas endast för ledningar).
• Mätarsäkring, mätsystem samt första central efter mätsystem märks lika som den matande huvudledningen men med stor bokstav jämte en siffra, angivande ordningsföljden i huvudledningen, till exempel B1, B2 eller AB1.
• I anläggning, där mätarsäkringen tillika servissäkring, (till exempel fasadmätarskåp) märks mätarsäkring, mätsystem och första central efter mätsystem med stor bokstav jämte siffra, till exempel A1, B1.
• Generellt gäller att central märks med samtliga bokstäver från föregående huvudcentral, eventuell siffra för mätsystem samt med bokstav från närmst föregående huvudledning.
• Tillfällig elanläggning märks med Z. Tillfällig anläggning, ansluten till permanent anläggning, märks som permanent anläggning med tillägg av Z.
• Brandlarmanläggning och luftskyddsanläggning märks med X respektive LX.
• Ansluts sådana anläggningar till huvudledning avsedd för andra ändamål, märks de som huvudledning med tillägg av X respektive LX.

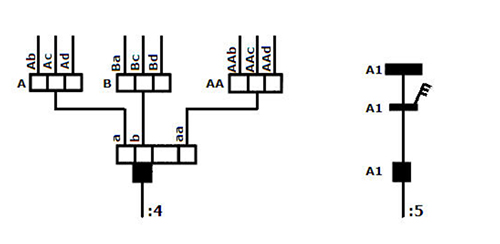

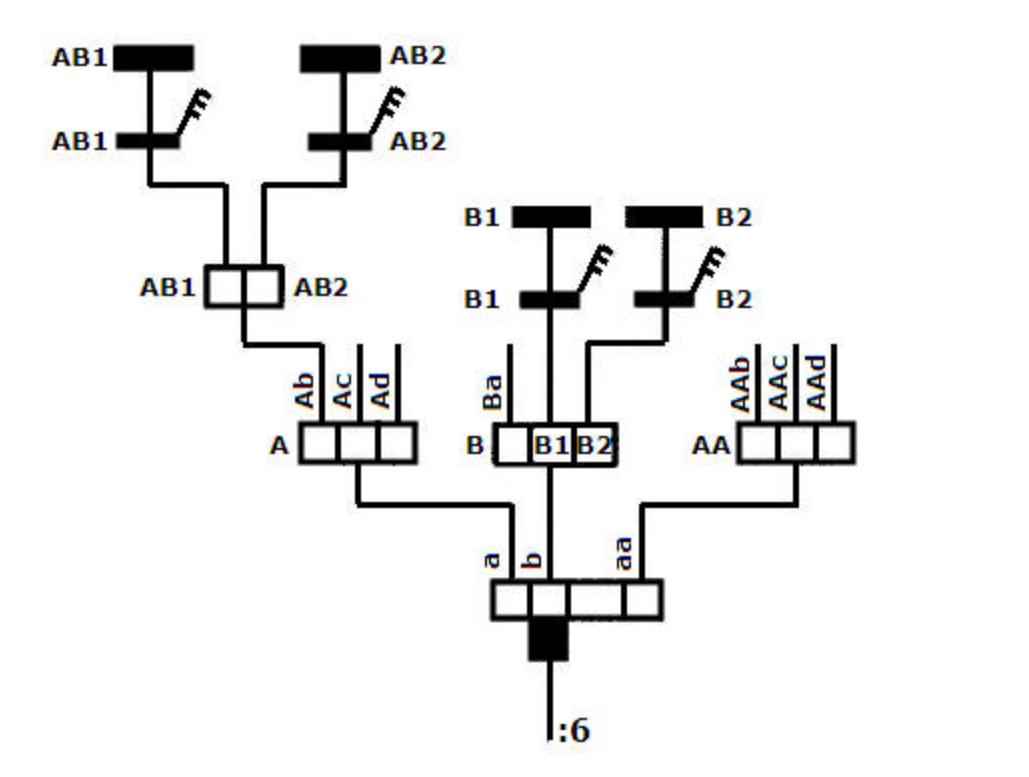

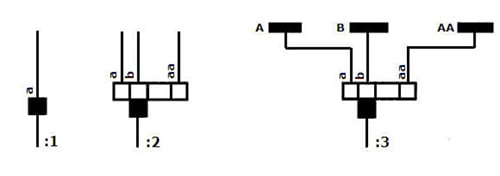

Exempel på märkning ges i figur 1 till 6 nedan.

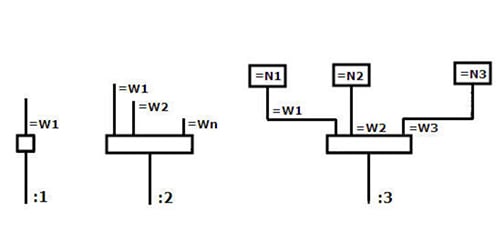

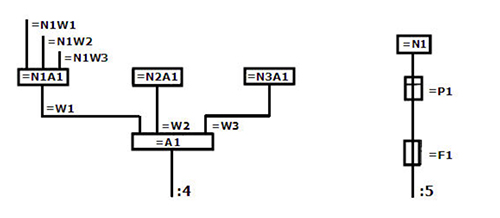

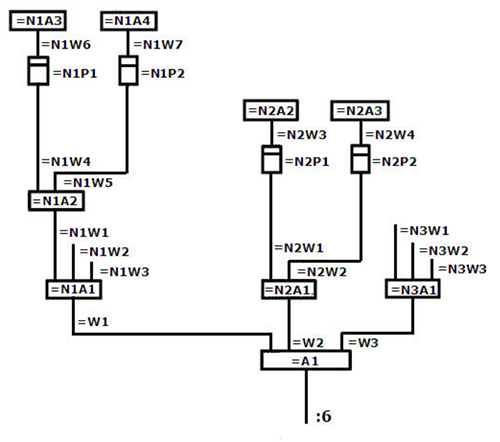

Alternativ märkning enligt gällande standard ges i figur 1 till 6 nedan.
